记忆金属拔/推销器

  • 总体描述
  • 技术优势


记忆金属拔销器(SPPLSMA-based Pin PuLler) 主要由滑销、驱动弹簧、记忆金属驱动器组成;工作原理为:记忆金属驱动器作动,释放预压缩弹簧里存储的弹性势能,弹簧推动滑销向内缩回,完成拔销动作。

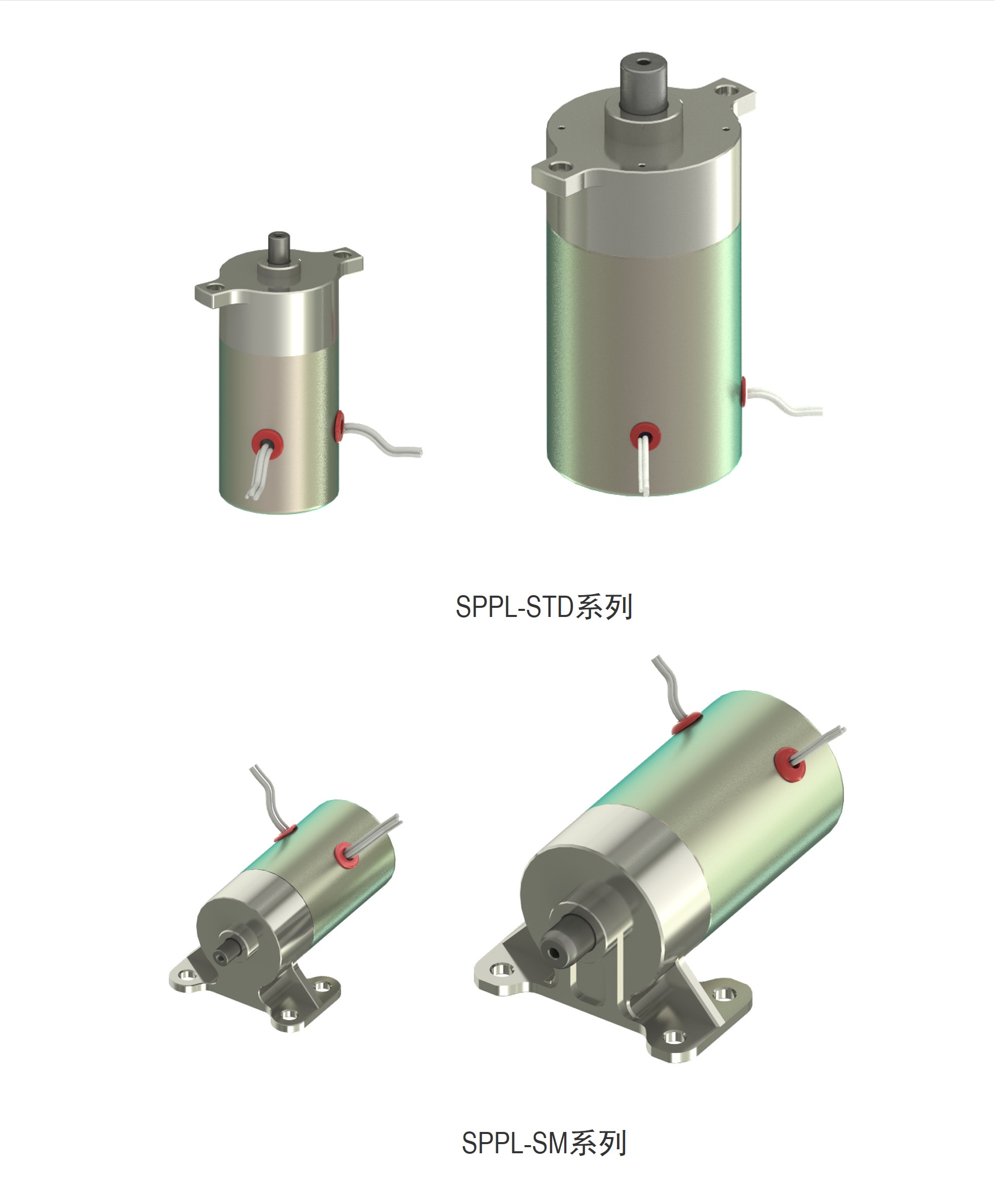

SPPL系列有多种接口,标准接口为上端安装(STD, Standard interface),还提供侧面安装(SM, Side Mount)接口,载荷能力范围 180~700N,解锁时间最快约65ms。该产品采用冗余记忆金属驱动器,可靠性高;内部集成了冗余状态指示开关,便于地面及在轨对拔销状态监测。

推销器(SPPS SMA-based Pin PuSher) 和拔销器相似,其区别在于,推销器利用预压缩的弹簧将滑销向外推出,而拔销器则向里缩回。



SPPL/S系列记忆金属 拔/推销器在研制过程中充分考虑了各类使用场景下的特殊要求,经历了多轮次设计迭代、验证,充分优化了产品各项指标,其技术特点及优势如下:

  • 低冲击:拔销冲击相对于火工品降低1~2个数量级;

  • 无污染:拔销过程不产生烟尘、破片等多余物,不会对光学及其它精密设备造成污染;

  • 快速释放:大电流下,室温常压解锁最快65ms;

  • 快速复位:可在1分钟内完成复位;

  • 冗余驱动:内部设置两路记忆金属驱动器,实现冗余驱动;

  • 同步性高:大电流下,室温常压解锁同步性<5ms;

  • 状态指示:内部集成冗余行程开关,其状态在解锁前后会发生变化,以指示拔销状态;

  • 重量轻:采取轻量化设计,最小拔销器仅重60g;

  • 飞行验证:产品所采用的材料、工艺均通过飞行验证;

  • 接口定制:可调节回路电阻以适应宽幅供电电压,可设计机械接口以适应各类结构锁紧。

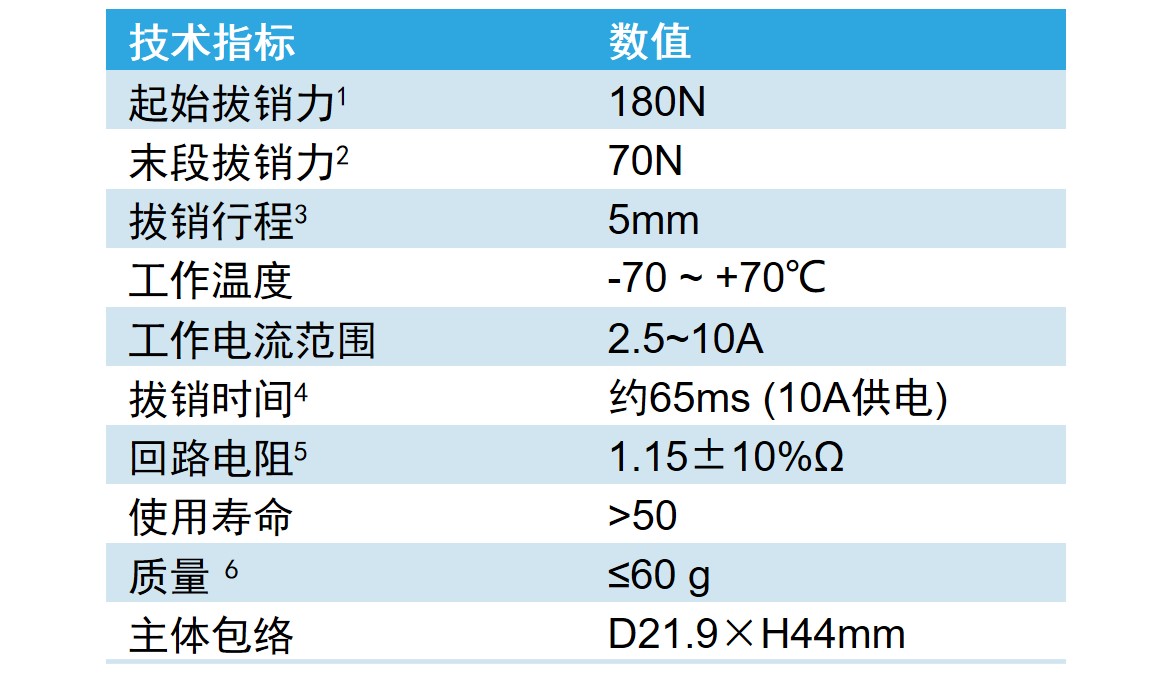

1 可定制开发拔销力700N 的拔销器;

2 拔销器采用弹簧进行拔销,由于弹簧刚度影响,拔销过程中拔销力呈线性减小;

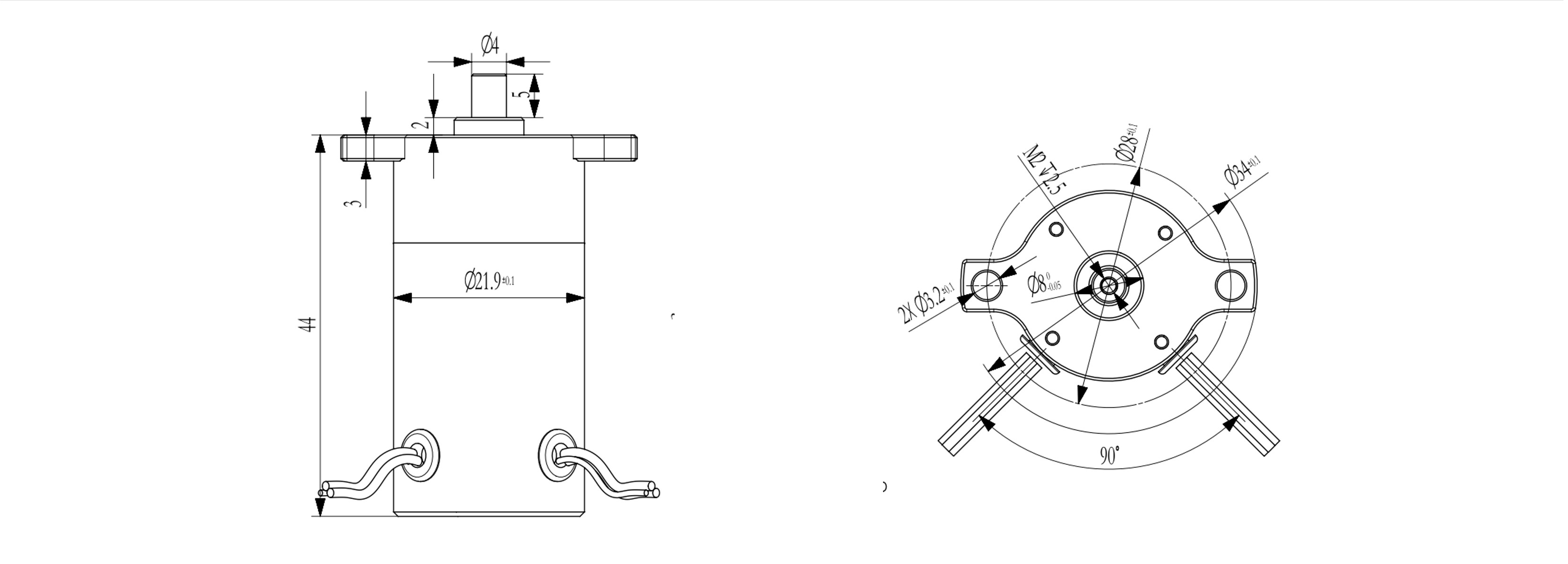

3 拔销行程可根据客户需求定制,但包络尺寸会随之改变;

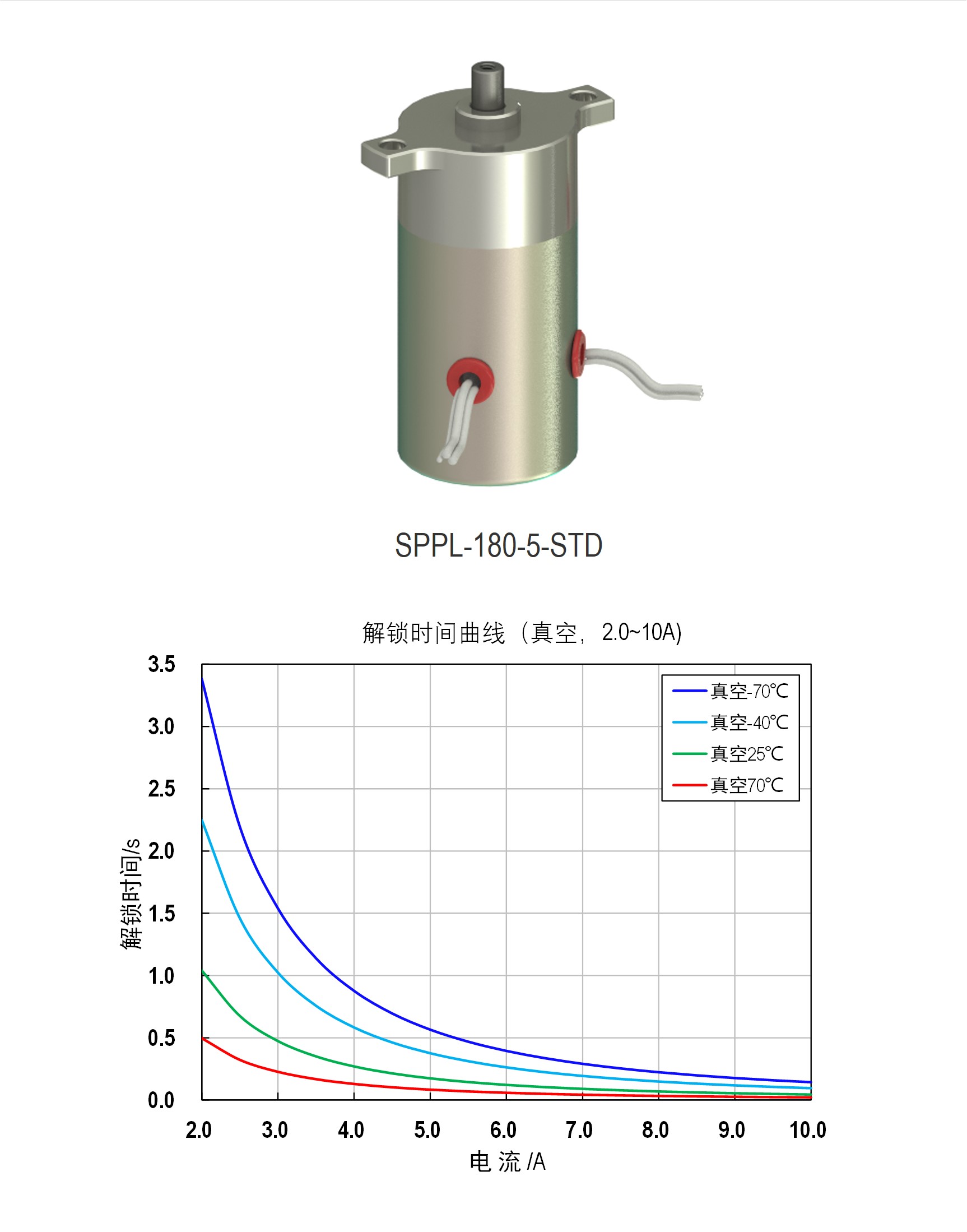

4 拔销时间受工作电流、环境温度等影响;

5 可根据客户需求调整回路电阻,以适应更高的供电电压;

6 质量包括4X0.3m C55/0112-22-9导线。
